FPC柔性線路板在彎曲時,，其中心線兩邊所受的應力類型是不一樣的。彎曲曲面的內側是壓力,，外側是拉力,。所受應力的大小與FPC柔性線路板的厚度和彎曲半徑有關。過大的應力會使得FPC柔性線路板分層,、銅箔斷裂等等,。因此在設計時應合理安排FPC柔性線路板的層壓結構，使得彎曲面中心線兩端層壓盡量對稱,。同時還要根據不同的應用場合來計算最小彎曲半徑,。

　　FPC軟板的彎曲半徑計算方法介紹：

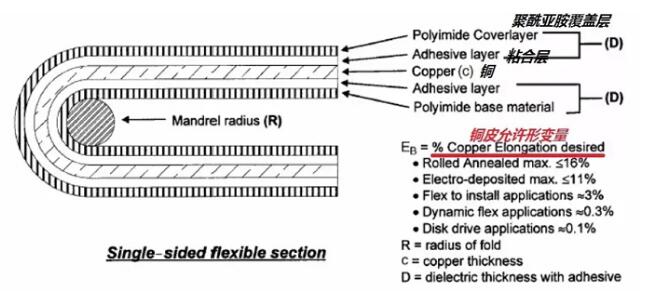

　　情況1、對單面柔性電路板的最小彎曲如下圖所示：

　　它的最小彎曲半徑可以由下面公式計算：R=(c/2)[(100-Eb)/Eb]-D其中：R=最小彎曲半徑(單位µm),、c=銅皮厚度(單位µm),、D=覆蓋膜厚度(單位µm)、EB=銅皮允許變形量(以百分?jǐn)?shù)衡量)不同類型銅,，銅皮變形量不同,。

　　A、壓碾銅的銅皮變形量最大值是≤16%

　　B,、電解銅的銅皮變形量最大值是≤11%,。

　　而且在不同的使用場合，同一材料的銅皮變形量取值也不一樣,。對于一次性彎曲的的場合,，使用折斷臨界狀態的極限值(對延碾銅，該值為16%),。對于彎曲安裝設計情況,，使用IPC-MF-150規定的最小變形值(對延碾銅，該值為10%),。對于動態柔性應用場合,，銅皮變形量用0.3%。而對于磁頭應用,，銅皮變形量用0.1%,。通過設置銅皮允許的變形量,，就可以算出彎曲的最小半徑。

　　動態柔性：這種銅皮應用的場景是通過變形實現功能的,，打個比方:IC卡座內的磷銅彈片,，就是IC卡插入后與芯片接觸的部位，插的過程彈片不斷的形變,，這種應用場景就是柔性動態的,。

　　情況2、雙面板

　　其中： R=最小彎曲半徑,、單位µm,、c=銅皮厚度、單位µm,、D=覆蓋膜厚度,、單位µm、EB=銅皮變形量,，以百分?jǐn)?shù)衡量,。

　　EB的取值與上面的一樣。

　　d=層間介質厚度,，單位µm

　　軟板最小彎曲半徑及撓曲強度! [& w) ]# J7 U* T& J3 L

　　種類最小彎曲半徑：

　　1.單面板 導線厚度之 3~6倍4 [1 Z- C2 n9 g

　　2.雙面板 導線厚度之 6~10倍4 c) q* ~( e5 x

　　3.多層軟板 導線厚度之 10~15倍. p Y, E+ M9 Z/ H

　　4.動態單面板 導線厚度之 20~40倍

　　以上就是小編整理的關于“FPC軟板的彎曲半徑如何計算”,，希望對大家有所幫助，如還有不清楚的地方,，請聯系我司客服為您解答,。
